im Rahmen der Bayerischen Landesausstellung 2013
in Schweinfurt unter dem Titel "Main und Meer" hat QUOMODO ein
Interaktives Landschaftsmodell erstellt, das verschiedene
Überschwemmungsszenarien im Bereich des Mains bzw. des Stadtgebietes
von Schweinfurt anbietet. Hiermit werden einerseits die natürlichen
Gefahren in der Nähe eines großen Fließgewässers demonstriert,
andererseits aber auch Einblicke in Aufgaben und Methoden des
staatlichen Hochwasserschutzes gewährt. Auftraggeber war der
Freistaat Bayern durch das Haus der Geschichte, Augsburg.
Simulationsmodell
Hochwasser
3D-Reliefmodellierung
Auf Basis eines hochauflösenden digitalen
Geländemodells und vektoriellen Daten des lokalen Landschaftsmodells
wurden in die Oberfläche des Reliefs Siedlungsbereiche als erhabene
Oberflächenmerkmale eingearbeitet. Ziel war es, die durch
Überschwemmungen besonders bedrohten bewohnten Bereiche des
Geländeausschnitts auch für die Betrachter intensiver wahrnehmbar
und fühlbar zu machen. Realisiert wurde das Reliefmodell
schlussendlich im 3D-Druckverfahren.
Digitale Ansicht der
Reliefoberfläche mit überlagertem Siedlungsbereich
3D-Modellierung der
Siedlungsflächen als Teil des Gesamtreliefs
3D-Modellierung mit
eingeblendetem Flutungszustand
Datenaufbereitung Flutsimulation
Zwei Flutungentwicklungen sollten modellhaft und
animiert auf der Reliefoberfläche jeweils mit und ohne den Schutz
durch Deichbauanlagen angezeigt werden können: 1 - 100-jähriges
Hochwasser, 2 - Extremhochwasser. Die dafür notwendigen Daten
entstammen nummerischen Simulationen, die im Auftrage des
Freistaates durchgeführt worden waren. Aufbereitet wurden jeweils
10-tägige Flutungszyklen in 2-stündigen Zeitschnitten, d.h. je 110
Flutstände.
Nummerische
Simulationsergebnisse eines Flutungszustandes zur Zeit
x

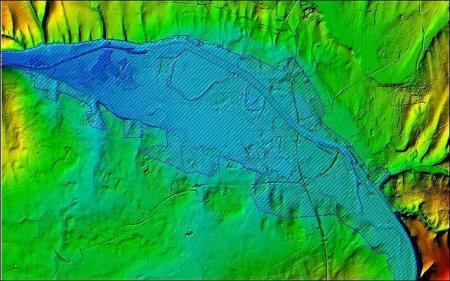

Digitale Reliefansicht mit
überlagertem Flutungszustand
Interaktive
Modellinstallation
Die Installation "Flutungsmodell" sollte in der
Ausstellung mit so wenig sichtbarer technischer Peripherie wie
möglich auskommen. Vor allem die Interaktionsinstrumente sollten
nicht in Form eines Touchscreens oder mechanischer Knöpfe realisiert
werden. Die Lösung sind berührungslose Taster, deren Position und
Aussehen mit zum aufprojizierten Bild gehören. Durch den
ausstellungsseitig zur Verfügung gestellten Installationsrahmen
(Modellkonsole und Projektionsbaldachin) steht das Reliefmodell
allein deutlich im Vordergrund.
Reliefansicht in der
Ausstellung mit Aufprojektion Bedienungselemente im
Vordergrund
Hier finden Sie eine kurze Flutungssequenz:
Live-Sequenz
Fazit
Selbst komplexe
Forschungsergebnisse können auf animierte Weise visualisiert und in
ihrem geografischen Kontext verständlich gemacht werden. Die hier
vorgestellte Hochwassersimulation hebt einen Datenschatz, der in der
Regel nur Fachleuten zur Verfügung steht, und stellt ihn in
einen allgemeinverständlichen geografischen Rahmen. Die unmittelbare
Ortsbezogenheit der Darstellung, macht das Interaktive
Landschaftsmodell zu einem multifunktionalen Instrument, mit dem
auch andere Inhalte des kommunalen Lebens vermittelbar
sind.
